* 본 글은 [Introduction to Logic Design, 3rd ed. - Alan B. Marcovitz] 를 바탕으로 작성하였습니다.
스위칭 대수는 진리표 혹은 다른 부품으로 구성된 시스템의 해석 및 설계에 필수적이다. "불 대수(boolean algebra)" 로 이루어진 스위칭 대수는, (1) 게이트 회로에서 입력에 대한 출력값을 연산할 때, (2) 아주 복잡한 게이트 회로의 수식을 설계할 때, (3) 게이트 회로를 구현할 때 필수적이다.
스위칭 대수란?
스위칭 대수는 모든 변수/상수가 2개의 값(0 혹은 1)으로 된 대수를 말한다. 2진으로 표현되지 않는 변수는 2진으로 코딩된다. 아래는 스위칭 대수의 3가지 연산자이다.
- OR (+): a+b로 나타냄, a=1이거나 b=1일 때, 둘 다 1일 때 1
- AND ( · ): a·b로 나태냄, a=b=1일 때 1
- NOT ( ' ): a'로 나타냄, a=0일 때만 1

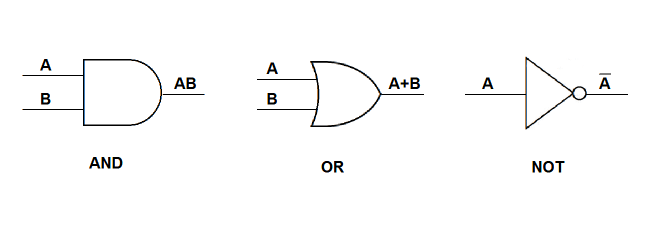

AND와 OR gate로 블록도는 아래와 같이 그린다. 참고로, https://app.diagrams.net/ 사이트에서 블록도를 간단히 그릴 수 있다.
이 연산자들은 아래 성질을 가진다.
1) 교환법칙(communicative)
a+b = b+a, ab = ba
2) 결합법칙(associative)
a+(b+c) = (a+b)+c, (ab)c = a(bc)
a+b+c+d ... 는 모두 0일 때만 0
abcd...는 모두 1일 때만 1
3) 항등원(identity), 널(null), 역원(inverse / complement)
항등원: a+0 = a, a·1 = a
널: a+1 = 1, a·0 = 0
역원: a+a' = 1, aa' = 0
4) 멱등(idempotency)
a+a = a, aa = a
5) 누승(involution)
(a')' = a
6) 분배(distributive)
a(b+c) = ab+ac, a+bc = (a+b)(a+c)
두 번째 식은 한 번에 와 닿지 않을 수 있는데, 진리표를 그려보면 된다.
7) 드모르간 정리(DeMorgan's theorem)
(a+b)' = a'b', (ab)' = a' + b'
대수 함수의 조작
리터럴: 변수 혹은 변수의 보수의 개수, 식의 복잡성을 측정하는 단위
ex) ab' + bc'd + a'd + e'는 8개의 리터럴로 구성됨
곱항: 한 개 이상의 리터럴이 AND로 연결된 것, "항"과 비슷한 개념. 주어진 모든 변수에 대한 곱항을 표준곱항 혹은 최소항이라고도 한다.
곱의합(SOP, sum of products): 한 개 이상의 곱항들이 OR로 연결된 것.
ex) w'xyz' + wx'y'z' + wx'yz + wxyz는 4 곱항. 특히 이 예시처럼 표준곱항의 합을 정규합이라고 한다.
합항: 한 개 이상의 리터럴이 OR로 연결된 것. 마찬가지로 주어진 모든 변수에 대한 합항을 표준합항 혹은 최대항이라고도 한다.
ex) a+b'+c'
합의곱(POS, product of sums): 한 개 항의 합항들이 AND로 연결된 것.
ex) (w+x)(w+y)
AND, OR, NOT 게이트에 의한 함수 구현
주어진 스위칭 함수를 간단한 식으로 고친 후, 이를 구현하는 회로도를 만든다. 예를 들어, 아래와 같은 스위칭 함수가 있다고 하자.
f = x'yz' + x'yz + xy'z' + xy'z + xyz

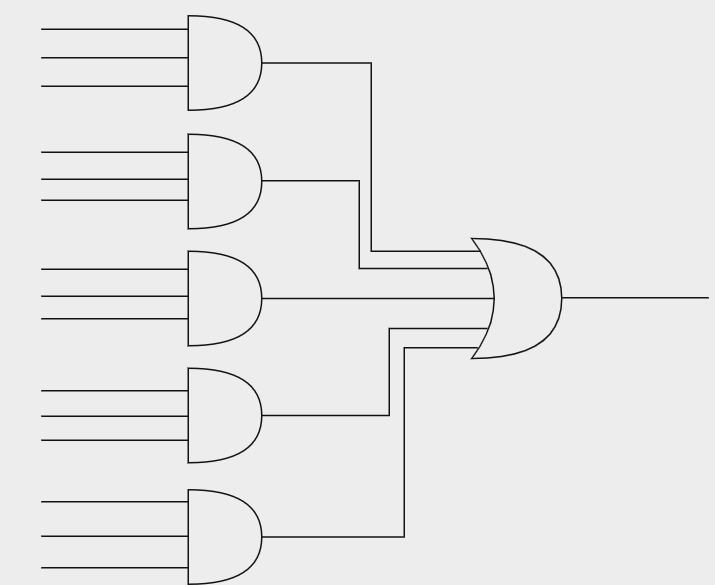

이는 SOP 형태로 적혀 있으므로, 아래와 같이 회로를 구성하는 것을 생각할 수 있다. 이러한 회로를 2-level 회로라고 하는데, 입력부터 출력까지 통과해야 하는 게이트가 최소 2개이기 때문이다.
하지만, 위 함수 f는 아래와 같이 단순화할 수 있다.
f = x'yz' + x'yz + xy'z' + xy'z + xyz = x'y(z' + z) + xy'(z'+z) + xyz = x'y1 + xy'1 + xyz = x'y + xy' + xyz
= x'y + x(y' + yz) = x'y + x(y' + z) =x'y + xy' + xz

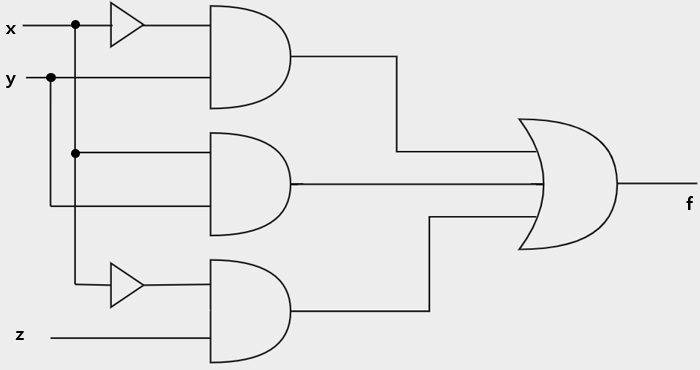

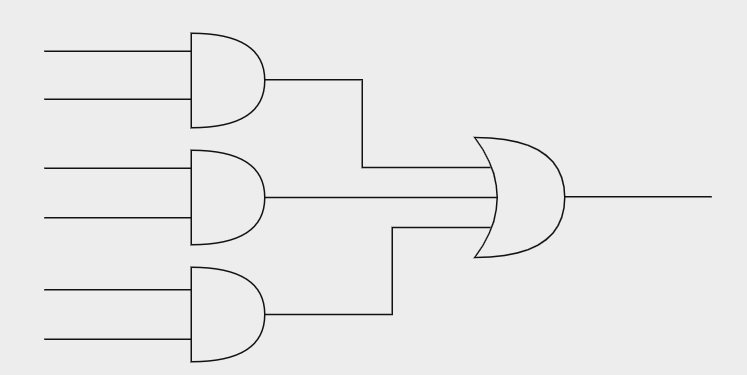

즉, 아래와 같은 사이즈로 회로를 줄일 수 있는 것이다. 이처럼 최소 곱의합으로 구현하면 회로를 단순화할 수 있다.
세 개의 입력 x, y, z를 받아 f를 출력하는 회로를 만든다고 하면, 아래와 같이 입력을 3개로 하여 만들 수도 있다.
곱의합이나 합의곱 중 하나로 구현하면, 2-level로 회로를 설계할 수 있으나, 곱의합과 합의곱 모두 아니게 구현하면 회로가 2-level을 초과하게 된다.
이러한 게이트는 주로 양쪽 7개씩의 핀을 가지고 있는 DIP(Dual In-line Package) 칩에 들어있고, 집적회로 안에 수 개의 게이트를 가지고 있는 것을 SSI(Small Scale IC)라고 한다. 100개 정도의 게이트를 가지고 있으면 MSI, 그 이상은 LSI, VLSI, GSI... 와 같이 규모가 커진다.
1960년대에 처음 등장하여 지금도 업계 표준으로 쓰고 있는 DIP 중 7400 시리즈 는 실험실에서 자주 쓰는데, 아래와 같은 기능이 있다.
계열 | 기능 |
7404 | 6(hex) NOT 게이트 |
7408 | 4(quad) 2입력 AND 게이트 |
7411 | 3(triple) 3입력 AND 게이트 |
7421 | 2(dual) 4입력 AND 게이트 |
7432 | 4(quad) 2입력 OR 게이트 |

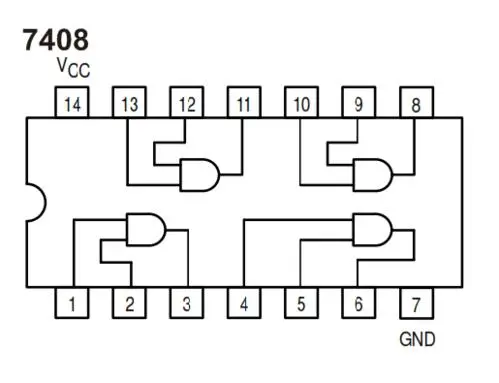

예를 들어 7408을 보면, 아래와 같이 설계된다. 아무것도 연결되지 않은 7번과 14번 핀은 전원 공급용으로 쓴다.
NAND, NOR, XOR 게이트
NAND 게이트

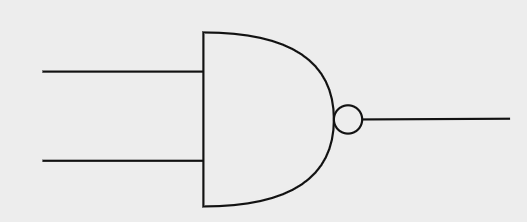

NAND 게이트는 AND + NOT이다. 즉, 아래와 같이 구성된다. a, b가 입력되면 (ab)'를 출력하는 것이다.

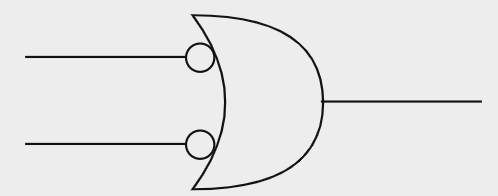

드모르간의 법칙에 따르면 (ab)' = a' + b'이므로, 아래와 같은 형태로 NAND 게이트이다.
NAND 게이트의 진리표는 아래와 같다. 두 입력이 모두 1이 들어왔을 때만 0을 출력한다.
a | b | 출력 |
0 | 0 | 1 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |

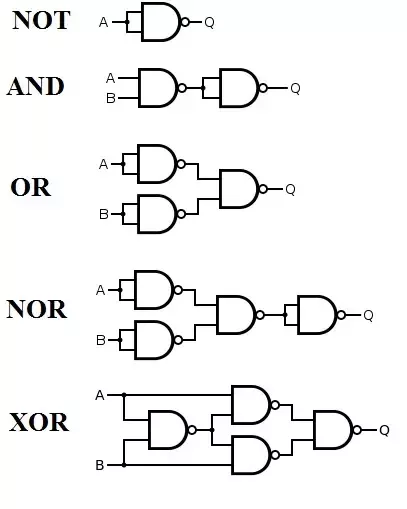

실제 회로설계에는 스위칭 대수의 기본 연산인 NOT, AND, OR 대신에 NAND를 더 많이 사용한다. 그 이유는, 이 함수들을 모두 NAND로 대체할 수 있는 완전성(functionally complete)이 있기 때문이다. NAND 회로를 아래와 같이 구성하면 스위칭 대수의 모든 함수를 만들 수 있다.
NOR 게이트

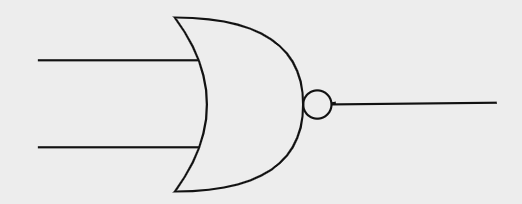

NOR 게이트는 OR + NOT이다. 즉, 아래와 같이 구성된다. 즉 a, b가 입력되면 (a+b)'를 출력한다.
마찬가지로 드모르간의 법칙에 의해 (a+b)' = a'b'이므로, 아래와 같은 형태도 NOR 게이트이다.
NOR 게이트의 진리표는 아래와 같다. 두 입력이 모두 0이 들어왔을 때만 1을 출력한다.
a | b | 출력 |
0 | 0 | 1 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 0 |
XOR 게이트

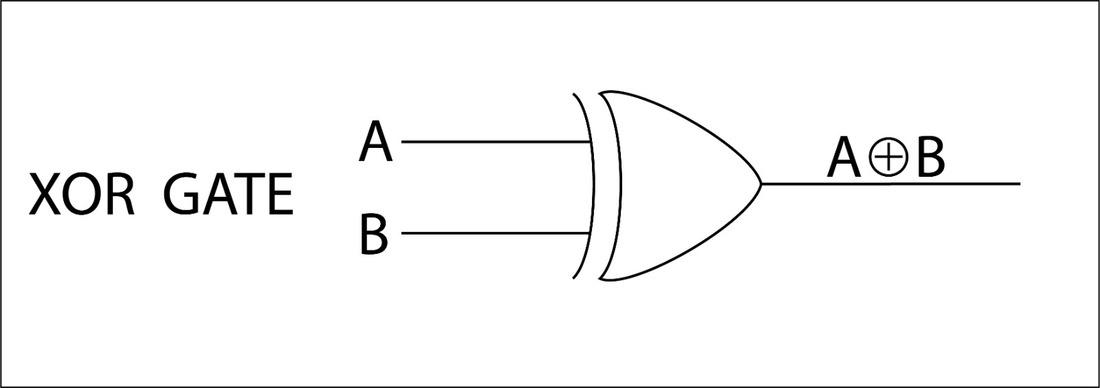

XOR 게이트는 Exclusive- OR로, a, b가 입력으로 들어왔을 때 a'b + b'a를 출력한다. 블록도로는 아래와 같이 나타낸다. 위에서 설명했듯, NAND로 XOR 게이트도 구현할 수 있다.
XOR 게이트의 진리표는 아래와 같다. 홀수 개의 1이 들어와야 출력이 1이 나온다.
a | b | 출력 |
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
